雷神山医院的医疗污水主要是从宿舍、病房、洗衣房、医用设备等排放，污水来源较复杂，含有NCP（新冠病毒），细菌，化学药剂，还有有机物等污染物，直接排放会对周边的环境造成潜在隐患，因此就必须要进行有效的处理才能排放或纳管。

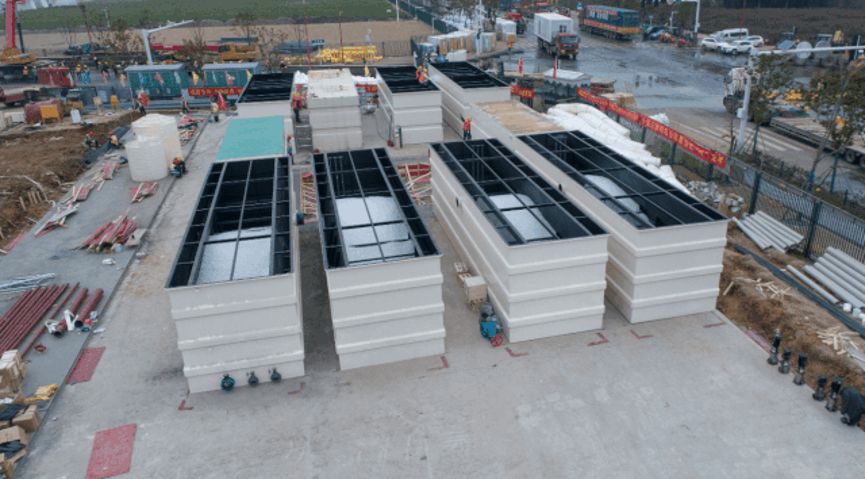

污水处理站安装完成，来源：澎湃新闻

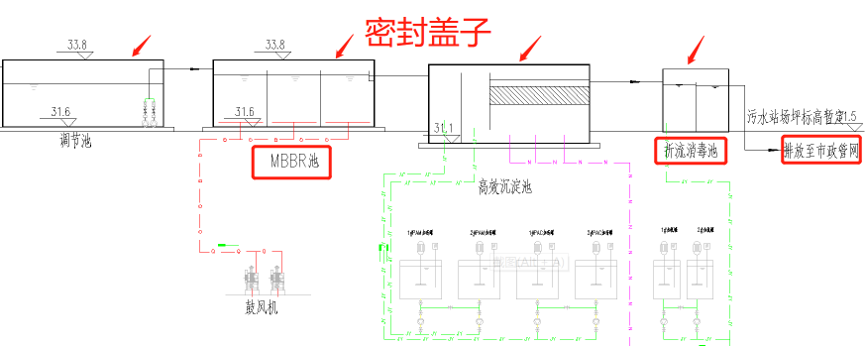

先看一下雷神山的污水处理流程图。为了图看得更加清楚点，调节池之前省略了预消毒接触池和化粪池。7道严格的工序，消毒处理达5个小时。处理后达到《医疗机构水污染排放标准》GB 18466-2005中传染病机构排放标准后排入市政污水管网。

来源中南设计公开图纸

再看一下GB 18466-2005排放标准。

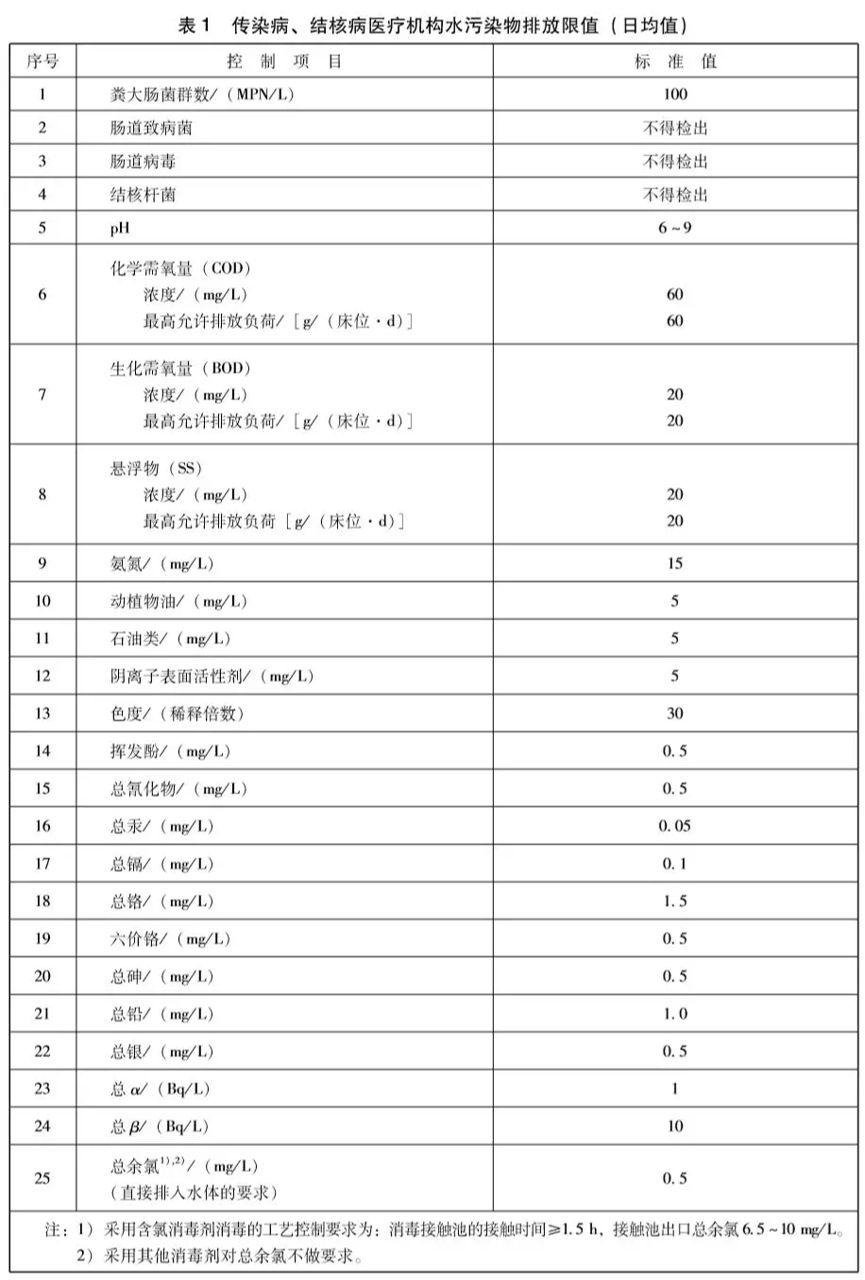

来源:《医疗机构水污染排放标准》GB 18466-2005

划重点! 划重点! 划重点!

移动床生物膜反应器(Moving-Bed Biofilm Reactor，MBBR)是近年来颇受研究者重视的一种革新型生物膜反应器，并不是耳熟能详的MBR（膜生物反应器）技术，简单讲，MBBR其原理是通过向生化反应器中投加一定数量的悬浮载体，提高反应器中的生物量及生物种类，从而提高反应器的处理效率。每个载体内外均具有不同的生物种类，内部生长一些厌氧菌或兼氧菌，外部则生长一些好氧菌，这样每个载体都为一个微型反应器，使硝化反应和反硝化反应同时存在，由于填料密度接近于水，所以在曝气的时候，与水呈完全混合状态，同时，载体在水中的碰撞和剪切作用，使空气气泡更加细小，增加了氧气的利用率，从而提高了系统整体的处理效果。MBBR现在在医院污水处理应用比较多，相对是一个比较保险可靠的工艺。

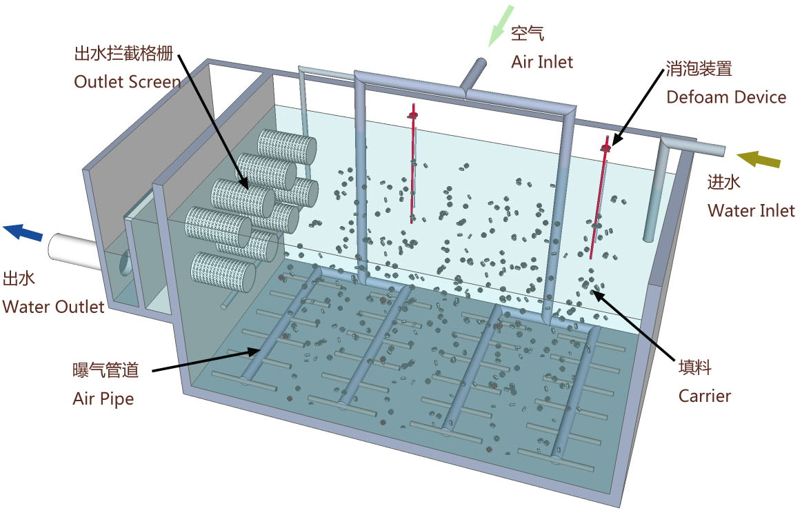

图片来源：上海世尼环保技术网站

对于雷神山医院医疗污水处理COD不是关键，在去除CODcr、NH3‐N 等污染物的基础上，由于污水存在病毒细菌，且处于疫情期，核心是消毒，这个是与普通污水处理的区别之一。雷神山污水采用两级强化消毒、二级生化处理，首先污水汇集起来在接触池预消毒，前端预消毒是为了杀死水中的病毒，避免“粪口”污染和气溶胶污染，降低人工操作风险，通过消毒药剂投加量的控制和脱氯处理，又保证后面的生物处理不受影响；MBBR生化池出来的水进行第二次消毒，是末端的二次保障，万一有很低浓度的病毒漏网了，进一步灭杀，不进入市政管网。通过在线监测站房，确保设施正常运行，污水达标排放。

有人可能会问，为啥不用物化处理法，这样就不用曝气，防止病毒外散，形成气溶胶传播？

第一，设计图纸上明确写了污水站所有设备均加盖密封，密封后产生的臭气经除臭装置处理；

第二，传染病医院确实有特殊标准，很严，纯粹的物化处理，有机物指标不一定能达到排放标准和纳管标准且容易引入新的污染物（注：对于传染病医院，排放和纳管标准除了总余氯量指标有所区分外，其他指标要求是一样的，对于其他类型的医院，则纳管标准要低很多）；

第三， 污水有机物含量高，生化处理经济，物化处理成本高很多。

雷神山排水为雨、污分流制，隔离区地面下设防渗设施确保隔离区雨水不下渗污染地下水，且将雨水收集至雨水收集池后，消毒合格后排放至市政污水管，确保雨水不进湖。

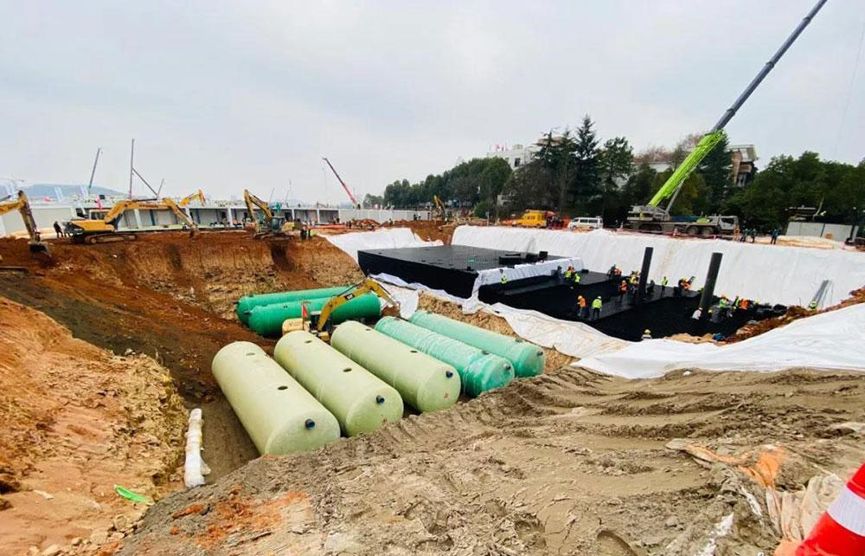

安装雨水调蓄水池设备，来源中国网

医院的雨水会渗透到地下吗？

答案：不会。

在雷神山医院建设之初，建设者就考虑到了这个问题。在施工过程中，利用HDPE防渗膜，为雷神山医院12万平方米防渗膜全覆盖，为地下基础穿上“防护服”，不让一滴污水进入地下，雨水全收集全消毒，不会污染到周围周边湖泊和土壤。

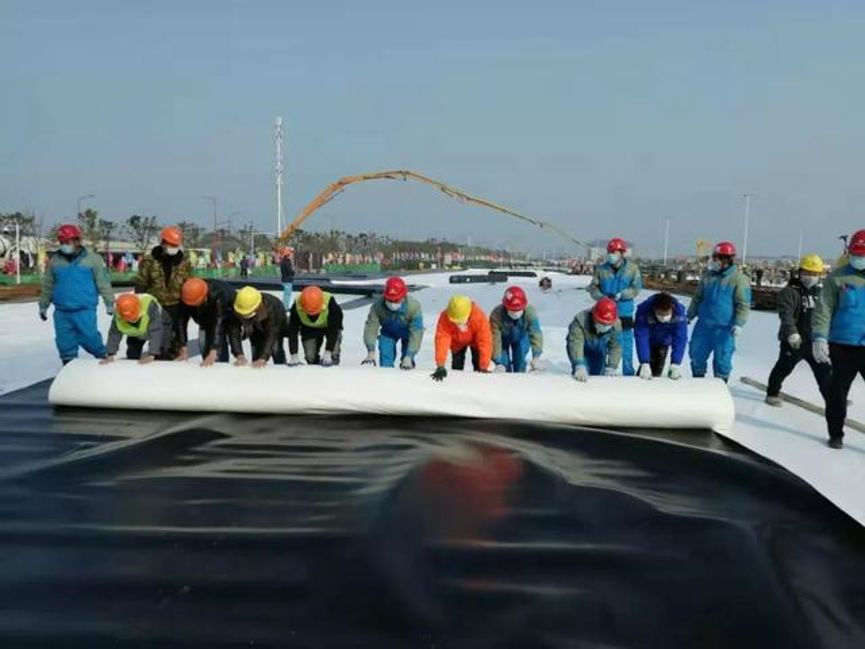

武汉雷神山医院HDPE膜施工，来源楚天都市报

雷神山医院病房区走廊尽头设置有饮水间，饮水间设置电开水器，采用快速电热开水器型。每个饮用水供应点从生活给水管路引出给水管，供给电开水器，开水器接管段设置金属过渡管段。

值得一提的是，随着现在净水技术的不断发展，现在很多有条件的大楼都不会直接将自来水加热喝，而是将自来水净化后再加热饮用，去除给水中的污杂质及可能的NCP病毒（新冠病毒），所以很多净水设备厂商为武汉雷神山医院捐赠了净水系统，主要用的是反渗透机型，反渗透膜又叫RO过滤膜，RO反渗透膜表面微孔的直径一般在0.5-10nm之间，是头发丝的一百万分之一(0.0001微米)，肉眼无法看到，细菌、病毒是它的5000倍。对一价盐分氯化钠的截留率可以高达99.5%以上，利用反渗透RO膜技术，可以确保水中的细菌、病毒、杂质、重金属等均被去除，仅允许水分子透过RO膜，获得纯净水。第一时间让医患人员喝到安全健康的饮用水，使他们更有力量更有干劲地投入到工作中！这一点不同于小汤山，毕竟现在技术发展的快。

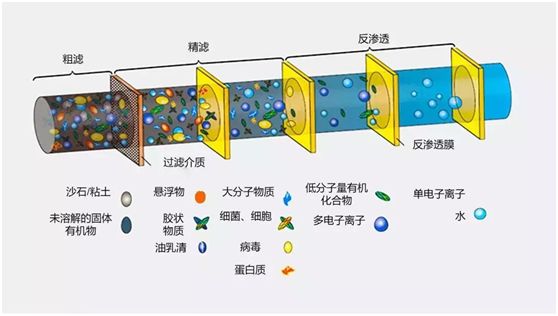

反渗透膜过滤示意图，图片来源：迪奥水处理

网上数据显示开能，太阳雨，四季沐歌都有捐赠净水器，不排除还有未报道的遗漏。

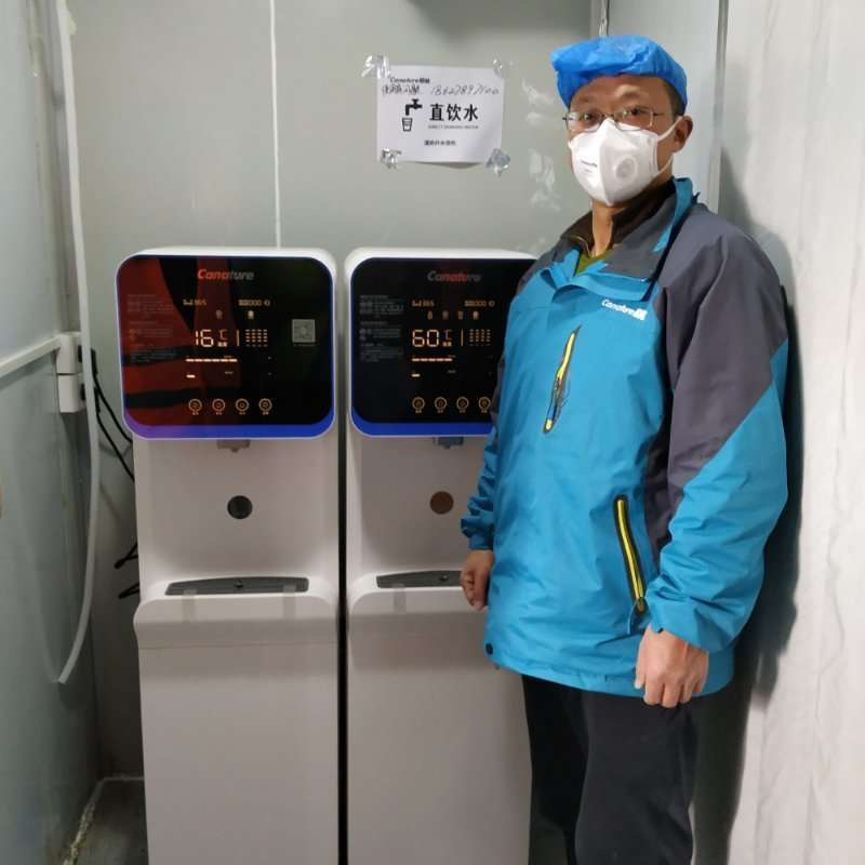

图片由开能吴新明提供

医护生活区包括宿舍区、办公区、餐饮区及清洁用品库。其中宿舍区每间均带有独立卫生间及淋浴房，配有衣柜、电视、空调等家具家电，每层设茶水间。室外场地配置空气源热泵系统，为宿舍区24小时供应热水。

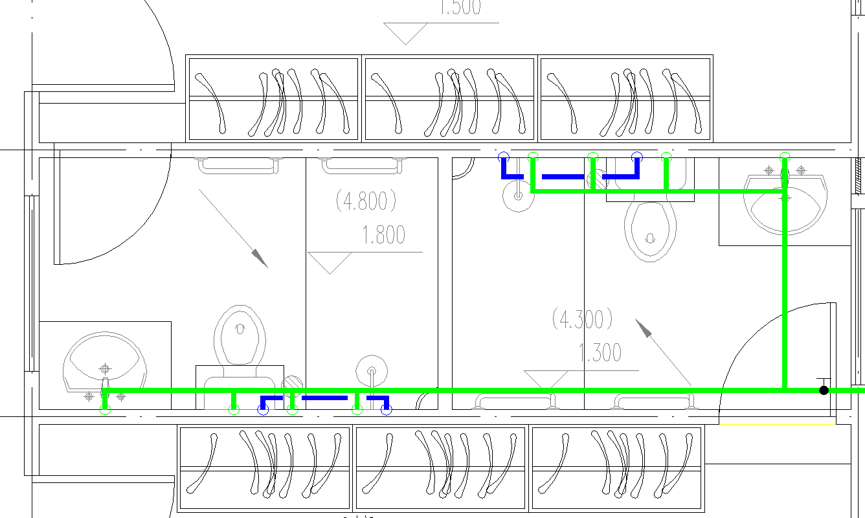

卫生间给水和热水，蓝色为热水管，绿色为给水管

病房区洗手间采用单元式电热水器供应热水，洗手龙头和淋浴都有热水。每个卫生间设置储热容积为100L的电热水器，电热水器水温稳定且温度可调节，确保舒适好用，采用水电分离技术，确保安全。

图片来源于海尔智慧家庭

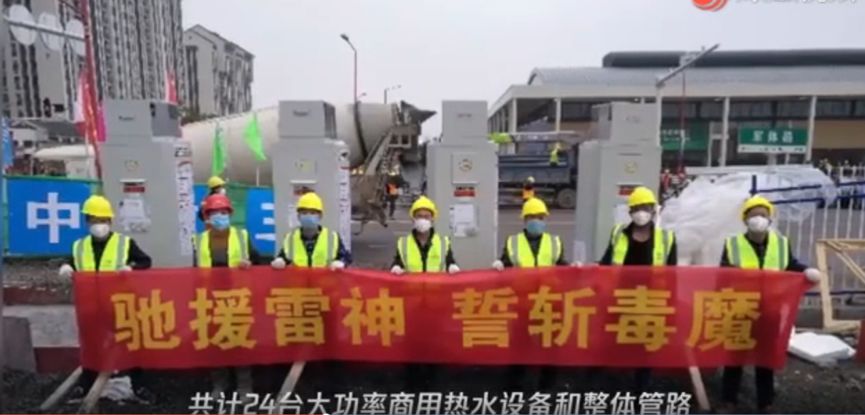

疫情紧迫，雷神山始终牵动着亿万中国人的心，许多民营企业自发以各种形式，捐资、捐物、捐服务，主动投入、积极参与医院项目建设，AO史密斯向雷神山捐赠5套商用热水系统，24台大功率商用设备和整体管路及系统安装，提供了240个淋浴器和几百个台盆热水。海尔为雷神山医院捐赠300台热水器。苏宁一天内完成300套空调的安装。主要用于医护人员、就诊人员热水使用。

图片来源于凤凰网

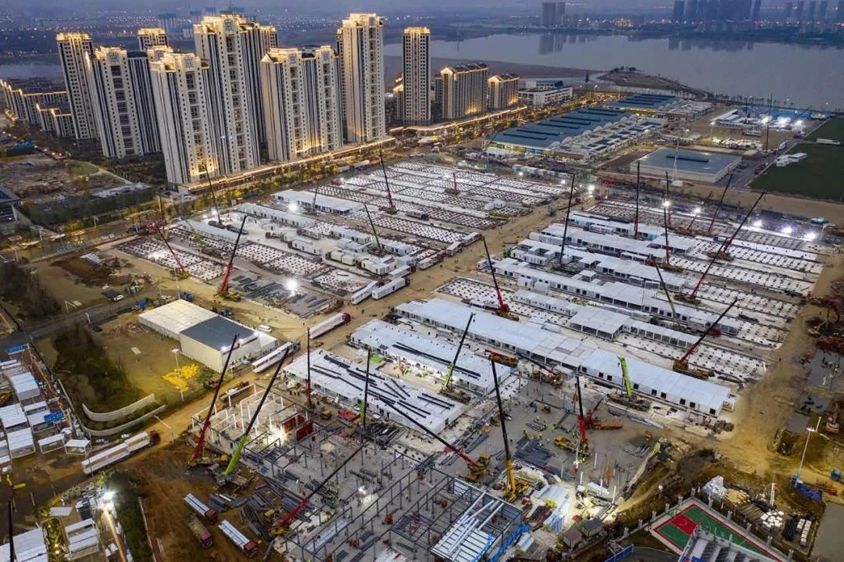

雷神山医院给水三路环状供水。在短时间内武汉水务集团升级内部原有供水系统，水表扩容、增加转压设施、增设水质监测点，保障了医院安全优质用水的关键。

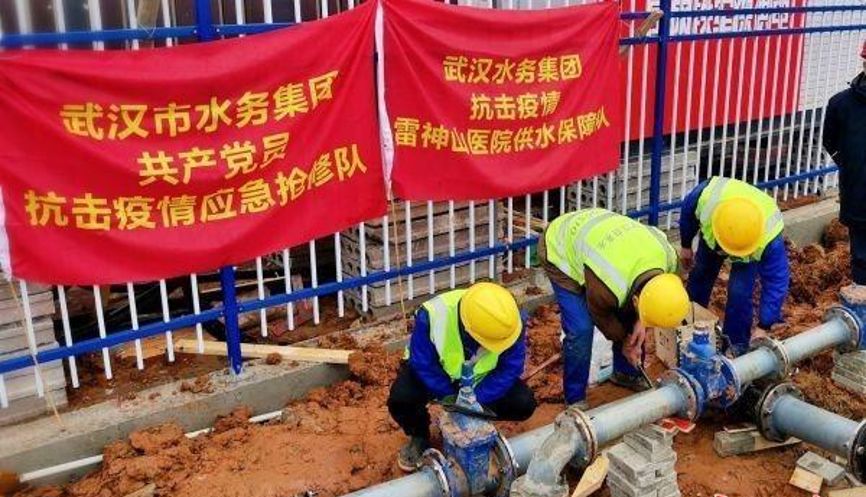

图片来源：长江日报

室外给水管道为生活和消防各自单独设管道系统，均由市政供水。为保证室内外给水和消防用水，当其中一条进水管发生故障时，其他进水管应仍能保证用水量。这个设计没有什么特殊的。

室内给水，为了满足本项目的生活用水水量和水压的要求，本项目未采用直接市政压力直接供水，而是采用一体化生活泵房变频供水。这个设计没有什么特殊的。

特殊的是：

第一，污染区和清洁区的给水管道分别设置，污染区的给水管道上设置倒流防止器，给水设置检修阀门，阀门设在清洁区内。

第二，给水预留消毒剂接口，设应急加氯设施确保水质安全，达到传染病应急医院的建造标准。

第三，消防用水、给排水管道不穿越无菌室，穿越时采取了防漏措施。

中南建筑雷神山设计团队讨论机电 李洁供图

雷神山医院所有安装分体空调机的病房冷凝水都不得随意排放，空调冷凝水应集中收集，最后同污水、废水集中消毒处理后再排放。冷凝水一般水质比较干净，可以直排，考虑到NCP病毒气溶胶有可能附着在空调设备上，进入冷凝水，所以必须进行消毒才能排放。这一点不同于一般的民用建筑。

雷神山医院准备间、污洗间、卫生间、浴室、空调机房设置地漏，但是护士室、治疗室、诊室、检验科、医生办公室等房间不设地漏。地漏采用带过滤网的无水封地漏加存水弯，存水弯的水封不小于50mm；可采用洗手盆的排水给地漏水封补水；用于手术室、急诊抢救室等房间的地漏采用可开启的密封地漏。

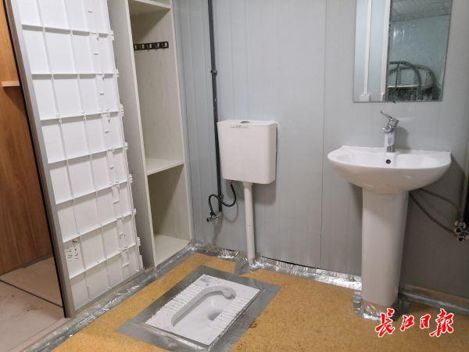

医护人员用水点均采用非接触性或非手动开关，龙头采用感应水龙头和带脚踏冲洗阀的蹲式大便器。公共卫生间洗手盆也采用感应自动水龙头，小便斗配自动感应式冲洗阀。病房采用坐式大便器，采用二档低水箱坐式大便器。

图片来源：长江日报

目前很多公共场合都采用感应式的龙头和洁具，

第一，防止细菌病毒交叉传播；

第二，感应也比较节水；

第三，压力大的加节流阀防止洗手时水溅出来。

所有卫生器具的用水效率等级为2级。

雷神山医院项目各用水点均分别设水表计量，水表位置避开污染区。

另外，值得一提的是，雷神山医院使用的洁具卫浴设备主要由恒洁，箭牌惠达，东鹏整装卫浴，英皇卫浴捐赠，松霖集团，帝王洁具，红星美凯龙红，居然之家，欧亚达家具公司捐钱。不排除还有未报道的遗漏捐赠。

这个水是凑的，上面的水写的太技术，读起来恐怕有点枯燥，加一个有意思的水—风水。关于雷神山的起名风水解读，网上有很多，主要就是围绕金木水火土和八卦学来说的，火神山和雷神山, 以及北京的小汤山,都带山字,山为艮卦,代表停止,止住传染之意。

雷神是惩罚罪恶之神，凡有违背人伦法理且犯下不可饶恕罪责者，则将遭受五雷轰顶而毙亡。这便是“雷神山”一名的来历。

简单说说雷神山，火神山的logo设计，1月24确定设计，25号logo就设计好了，时间超快，大师指点。

雷神山logo三个元素：莲花，雷电，盾牌，再加一个“十”字医院标识。其中盾牌代表着保护、守护。雷电在中国传统文化中代表着驱邪，莲花在道教文化中有救世渡人之意。而雷在八卦中震，五行属木，所以采用绿色基调。

以上是关于雷神山医院水相关的设计, 时间仓促, 难免有错误, 期待各位留言指正,　点亮"在看", 下载图纸微信后台留言“雷神山”，“火神山”或“小汤山”。
