压力管道的振动原因及消除措施

2022-04-18

来源:煤化工999公众号(ID:zgmjhzrd)

管道振动的危害

在机组转动设备和流动介质中,低强度的机械振动是不可避免的,转动设备机械振动通过系统连接部件及介质传递至系统管道,从而对机组的安全运行构成很大的威胁。管道振动的危害主要包括以下几点:


01

对工作人员危害

干扰工作人员的视觉,降低施工效率;工作人员感觉疲劳;导致质量事故甚至安全事故;长期在相当强度下的振动环境中工作,则可能对施工人员身体造成较大危害或影响。


02

对建筑物危害

由于管道振动强度和频率的不同,将会使某些建筑物的建筑结构受到破坏(常见的破坏现象表现为基础和墙壁的龟裂、墙皮剥落、石块滑动,重者可使建筑物地基变形等)。


03

对精密仪器的危害

管道振动会影响系统精密仪器及仪表的正常运行,影响对仪器仪表的刻度阅读的准确性和阅读速度,甚至根本无法读数,如振动过大,会直接影响仪器仪表的使用寿命,甚至受到破坏。对某些灵敏的电器,如灵敏继电器,振动甚至会引起其误动作,从而可能造成一些重大事故。


04

对系统主设备的危害

长期的管道振动会造成系统主设备出力不均,影响主设备的机械性能及正常运行。


管道振动产生原因及消除措施

机组系统管道振动根本原因在于机组的设计、安装、操作及运行等方面,系统管道振动直接反映了转动设备的机械性能及运行情况。当系统设备及管道发生振动时,应针对具体情况,逐一分析可能造成振动的原因,找出问题的症结后,再经过认真的讨论和分析制定可行、有效的处理措施加以消除,将振动危害减轻到最低限度。


以下根据转动设备及管道振动产生的原因及消除措施进行分析,作为现场施工中预防和消除管道振动的参考。


01

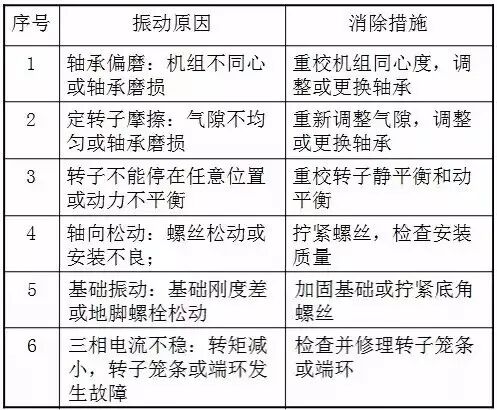

电动机振动导致管道振动



02

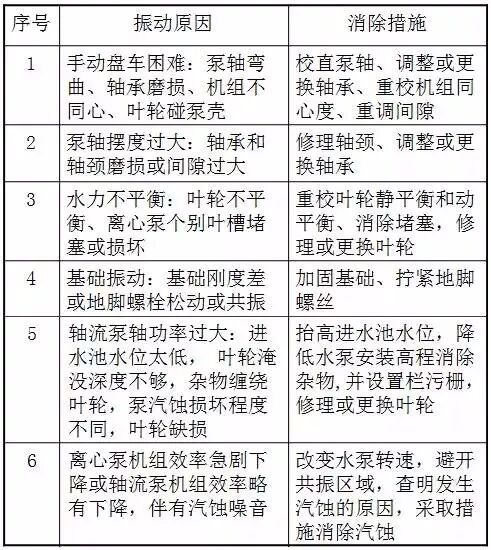

泵体振动导致管道振动



03

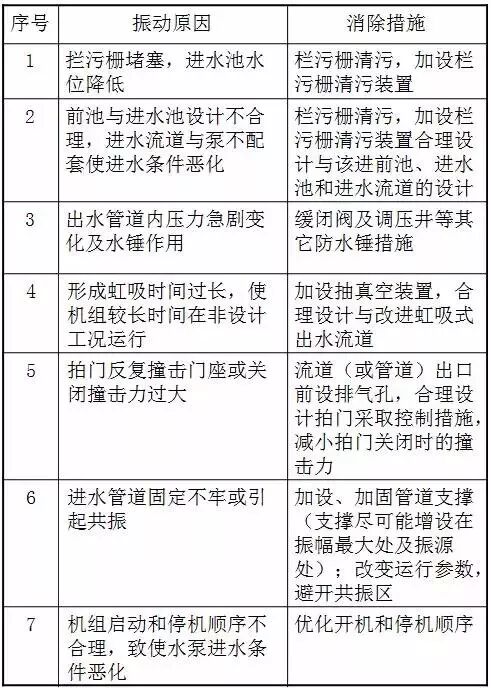

给水系统其他原因导致管道振动



04

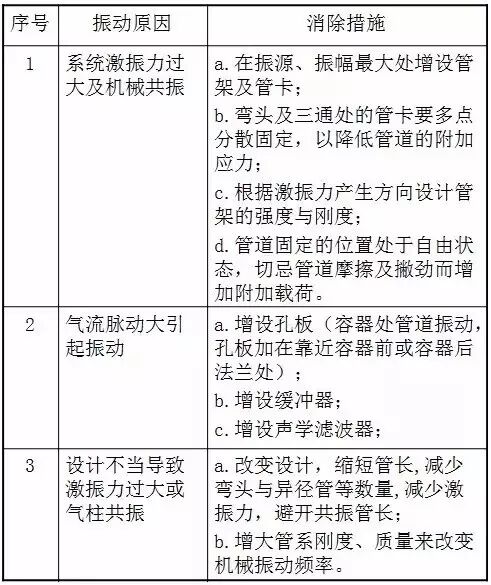

压缩空气系统其他原因导致管道振动
